Hybrid inverterguide: PV & batteriopbevaring til moderne energi

Det globale energilandskab undergår en fundamental transformation. Stigende elektricitetspriser, den hurtige udbredelse af solenergi på taget og det presserende behov for at reducere netafhængigheden har skubbet hybrid inverterteknologi fra en nicheløsning til et almindeligt krav til både bolig- og kommercielle energisystemer. I centrum af dette skift er den PV- og batterienergilagringsbaserede hybridinverter - en enhed, der gør langt mere end blot at konvertere DC-solenergi til brugbar AC-elektricitet. Den orkestrerer aktivt strømflowet på tværs af flere kilder for at maksimere eget forbrug, minimere omkostningerne og sikre kontinuitet i forsyningen.

Hvad en hybrid inverter faktisk gør

A hybrid inverter er grundlæggende en multi-retningsbestemt strømstyringsenhed. I modsætning til en standard string inverter, der kun konverterer solar DC output til AC til øjeblikkelig brug eller neteksport, styrer en hybrid inverter samtidig strøm fra fotovoltaiske paneler, et batteri energilagringssystem (BESS), forsyningsnettet og eventuelt en backup generator. Den beslutter i realtid, hvilken kilde der skal trækkes fra, om batteriet skal oplades, og hvornår der skal eksporteres overskudsstrøm - alt sammen baseret på konfigurerbar prioritetslogik og live-forbrugsdata.

Denne evne er det, der gør hybride vekselrettere til centrale for at opnå energiparitet - det punkt, hvor omkostningerne ved selvfremstillet og selvlagret energi er lig med eller falder under netimportpriserne. Ved intelligent at flytte belastninger og undgå import af spidstakster kan et velkonfigureret hybrid invertersystem dramatisk reducere elregningen, samtidig med at det fungerer som en robust backup under udfald.

Kernearkitektur: Hvordan magtvejene er struktureret

At forstå den interne arkitektur af en hybrid inverter hjælper operatører og installatører med at træffe bedre konfigurations- og størrelsesbeslutninger. En PV- og batterilagringsbaseret hybrid inverter integrerer typisk flere vigtige funktionelle blokke i en enkelt enhed:

• MPPT soloplader : Sporer strømpunktet for PV-panelet for at udvinde energien under variable irradians- og temperaturforhold. Avancerede modeller inkluderer to eller flere uafhængige MPPT-trackere til at håndtere arrays med forskellige orienteringer eller skyggeprofiler.
• Tovejs batterikonverter : Oplader batteriet fra solenergi eller net og aflader det for at forsyne belastninger. Effektivitet i både opladnings- og afladningsretninger påvirker systemets returtab direkte, så invertereffektivitetsvurderinger over 97 % foretrækkes til applikationer med høj cykling.
• Grid Interface og Anti-Islanding : Styrer synkronisering med forsyningsnettet til problemfri import/eksport og inkluderer obligatorisk anti-ø-beskyttelse for at forhindre tilbagestrømning under strømafbrydelser, som krævet af standarder som IEEE 1547 og VDE-AR-N 4105.
• AC Bypass og Transfer Switch : I off-grid- eller backup-tilstande skifter inverteren belastninger fra net til batteri/solforsyning, typisk inden for 10-20 millisekunder, hurtigt nok til at opretholde følsomt udstyr som medicinsk udstyr eller it-infrastruktur.
• Generatorindgangsport : Mange hybride inverterplatforme inkluderer en dedikeret AC-indgang til en diesel- eller gasgenerator, hvilket gør det muligt for systemet at bruge generatorstrøm til at oplade batterier eller supplere belastningsforsyningen, når både solenergi og lager er utilstrækkelige.

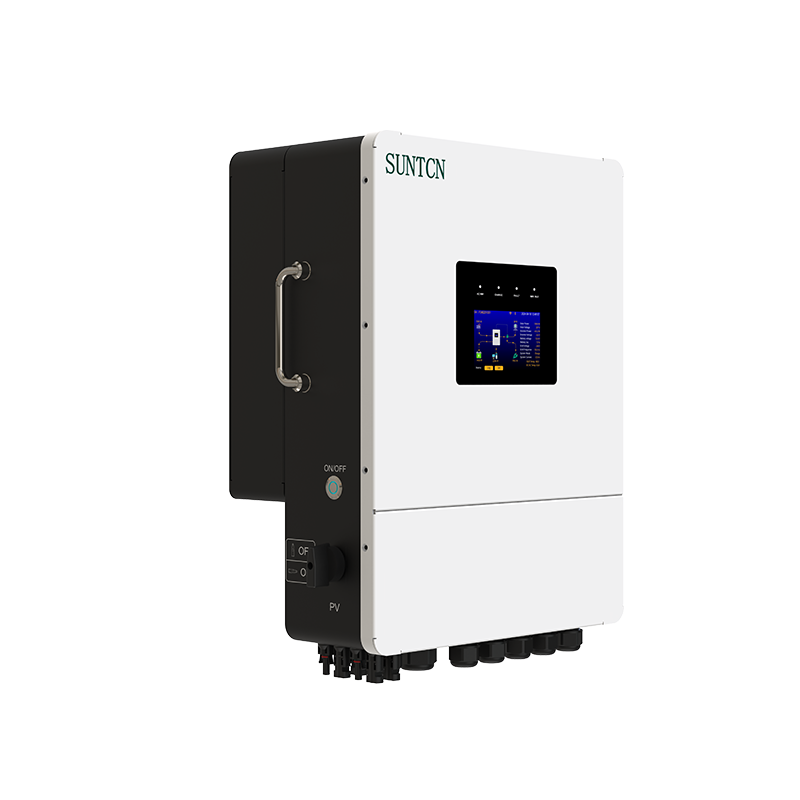

SUNTCN Hybrid Inverter integrerer alle disse stier i et kompakt, højeffektivt chassis, der gør det muligt for installatører at forbinde PV, batterier, net og generatorer uden eksterne koblingsenheder. Denne alt-i-én-arkitektur reducerer installationens kompleksitet og antallet af komponenter - en vigtig fordel ved både renovering af boliger og kommercielle nybyggerier.

Power Flow Management: Prioriteringslogik forklaret

Den virkelige intelligens af en hybrid inverter ligger i dens energistyringsalgoritme. platforme tilbyder konfigurerbare driftstilstande, der definerer præferencerækkefølgen for, hvordan strøm hentes, lagres og eksporteres. De tre almindelige tilstande er:

Solar Priority Mode

I denne tilstand bruges al tilgængelig solenergi til at forsyne tilsluttede belastninger. Eventuelt overskud efter belastninger er opfyldt er rettet til at oplade batteriet. Når batteriet når sit konfigurerede loft for ladningstilstand (SoC), eksporteres overskydende solenergi til nettet eller begrænses afhængigt af lokale regler. Netimport udløses kun, når solenergi og batteriafladning tilsammen ikke kan imødekomme efterspørgslen. Denne tilstand er ideel til maksimering af eget forbrug i miljøer med feed-in tarif (FiT), hvor eksportpriserne er lave.

Batteriprioritet tilstand

Her prioriterer systemet at aflade batteriet for at imødekomme belastninger, før det trækkes fra nettet. Solar oplader stadig batteriet i løbet af dagen, men afsendelseslogikken er indstillet til at maksimere batteriudnyttelsen. Denne tilstand passer til time-of-use (TOU) tarifstrukturer, hvor net-elektricitet er væsentligt billigere i lavsæsonen. Batteriet oplades billigt natten over og aflades under peak-prising vinduer, hvilket giver betydelige regningsreduktioner.

Grid Priority Mode

I netprioritetstilstand trækker inverteren primært fra nettet for at forsyne belastninger og skifter kun til batteri eller solenergi, når netstrøm er utilgængelig, eller tariffer overstiger en fastsat tærskel. Denne tilstand bruges på markeder med høje feed-in tariffer, hvor eksport af solenergi er økonomisk mere fordelagtigt end selvforbrug, eller i systemer, hvor batterilevetid prioriteres frem for daglig cykling.

Batterikompatibilitet og størrelse til hybridsystemer

Valget af batterikemi og kapacitet har en direkte indflydelse på den samlede ydeevne af et hybrid invertersystem. Lithiumjernphosphat (LiFePO4) er blevet den dominerende kemi til bolig- og lette kommercielle applikationer på grund af dets cykluslevetid (typisk 3.000-6.000 fulde cyklusser), termisk stabilitet og høj afladningsdybde (DoD) tolerance på op til 90-95 %.

Når du dimensionerer batteribanken, er de vigtigste variabler, der skal balanceres:

• Daglig belastningsprofil : Beregn det gennemsnitlige daglige energiforbrug (kWh) og identificer de spidsbelastningsperioder, der skal udlignes fra nettet.
• Autonomikrav : For backup-kritiske applikationer skal du dimensionere batteriet til at levere væsentlige belastninger i 8-12 timer uden solenergi.
• Inverter kontinuerlig afladningshastighed : Sørg for, at batteriets kontinuerlige afladningsstrøm (C-rate) er kompatibel med inverterens AC-udgangseffekt for at undgå flaskehalse under højbelastningshændelser.
• Udvidelsesmuligheder : Vælg en hybrid inverter, der understøtter batterikapacitetsudvidelse via parallelle batterimoduler, så systemet kan vokse, efterhånden som energibehovet stiger over tid.

Generatorintegration: Udvider hybridsystemets modstandskraft

For steder med hyppige netafbrydelser eller høje krav til autonomi uden for nettet, skaber integration af en generator med hybrid-inverteren en robust multi-source backup-arkitektur. Hybrid-inverteren fungerer som mastercontrolleren, der automatisk starter generatoren, når batteriets SoC falder til under en defineret tærskel, og slukker den, når batteriet er tilstrækkeligt genopladet - typisk til 80 % for at beskytte cykluslevetiden.

En vigtig konfigurationsparameter er generatorens ladestrømgrænse , som forhindrer overbelastning af en generator ved at begrænse, hvor meget af dens output vekselretteren bruger til batteriopladning kontra belastningsforsyning. For eksempel kan en 5 kVA generator, der kører med 80 % kapacitet (4 kW), allokere 2,5 kW til belastninger og 1,5 kW til batteriopladning, hvilket sikrer, at generatoren fungerer med en behagelig og effektiv belastningsfaktor. Korrekt generatorstørrelse bør tage højde for både det kombinerede belastnings- og opladningsbehov, som hybrid-inverteren kan have samtidigt.

Overvågning, datalogning og fjernstyring

En hybrid inverter uden omfattende overvågning er en forpasset mulighed. Realtidsdata og historiske data om soludbytte, batteriladningstilstand, belastningsforbrug, netimport/-eksport og systemeffektivitet er afgørende for at validere systemets ydeevne i forhold til designmål og for proaktiv fejldetektion.

Førende hybrid-inverterplatforme - inklusive dem i SUNTCN-produktsortimentet - leverer cloud-forbundet overvågning via Wi-Fi eller RS485 Modbus-kommunikation til en lokal datalogger, med data tilgængelige via en webportal eller mobilapplikation. Nøglemålinger til at overvåge på daglig basis inkluderer:

• Egenforbrugsforhold : Procentdelen af solenergiproduktion, der forbruges direkte på stedet (mål: over 70 % i veloptimerede boligsystemer).
• Selvforsyningsforhold : Den procentdel af det samlede belastningsbehov, der opfyldes af solenergi og batteri uden netimport (mål: 60–80 % i klimaer på mellembreddegrad med tilstrækkelig batteristørrelse).
• Antal battericyklusser og SoH : Sporing af helbredstilstand tillader proaktiv batteriudskiftningsplanlægning, før kapacitetsforringelse bliver servicepåvirkende.
• Inverter effektivitetskurve : Krydsreference faktisk outputeffektivitet mod nominel CEC- eller EU-effektivitet for at identificere uregelmæssigheder, der kan indikere et hardwareproblem.

Opfyld fremtidens energikrav med en skalerbar hybridplatform

Et af de overbevisende argumenter for at implementere en hybrid inverter i dag er fremtidssikring. Energiefterspørgslen på boliger og kommercielle steder er stigende, drevet af EV-opladning, varmepumper, der erstatter gasopvarmning, og elektrificering af industrielle processer. Et hybrid invertersystem med udvidelig batterilagring, multi-MPPT PV-input og generatorkompatibilitet kan absorbere disse nye belastninger trinvist uden at kræve udskiftning af engrosinfrastruktur.

Netoperatører tilbyder også i stigende grad efterspørgselsrespons og virtuelle kraftværksprogrammer (VPP), der belønner fleksibel belastningsstyring. Hybride inverterplatforme med åben API eller certificeret VPP-integrationskapacitet gør det muligt for webstedsejere at deltage i disse programmer og generere indtægter fra deres lagrede energi, mens de leverer netstabilitetstjenester. Efterhånden som feed-in-takstpolitikker udvikler sig globalt, vil denne evne til at skifte fra en passiv eksportør til en aktiv netdeltager være en væsentlig differentiator for systemer, der implementeres i dag.

Kombinationen af ​​et veldesignet PV-array, en korrekt størrelse batteribank og en intelligent hybrid inverter repræsenterer den praktiske og økonomisk levedygtige vej til energiuafhængighed for de fleste slutbrugere. Valg af en platform med dokumenteret multi-source-styring, høj retur-effektivitet og stærke fjernovervågningsfunktioner sikrer, at systemet fortsætter med at levere værdi langt ud over dets indledende tilbagebetalingsperiode.
